Sistema cerámico constructivo
ISOBLOCK® Acústico
Bloque cerámico machihembrado para aislamiento acústicoISOBLOCK® Acústico es la solución cerámica de Cerámica de la Estanca desarrollada para cerramientos y paredes de separación en los que el aislamiento frente al ruido tiene un papel prioritario. Mantiene el sistema de machihembrado en las cuatro caras característico de ISOCeramic®, pero incorpora una configuración de mayor densidad y menor porcentaje de huecos que el ISOBLOCK® estándar.
La pieza está diseñada para fábrica de albañilería protegida, tanto en elementos interiores como exteriores, con junta fina de mortero. Su comportamiento acústico está respaldado por ensayo de laboratorio, con valores de Rw 47 dB y RA 46 dBA en la configuración ensayada.
¿Cómo funciona?
El comportamiento de ISOBLOCK® Acústico parte de una pieza cerámica de mayor densidad y menor porcentaje de huecos que ISOBLOCK® estándar, integrada en un muro continuo mediante el sistema de machihembrado en las cuatro caras de ISOCeramic®. La Declaración de Prestaciones actual establece una densidad aparente de 935 kg/m³ y un porcentaje de huecos ≤46 %.
Una pieza con mayor masa
La configuración de ISOBLOCK® Acústico aumenta la masa de la pieza respecto a la versión estándar. Esta diferencia es uno de los elementos que caracterizan la solución destinada a proyectos con mayores exigencias frente al ruido.
Continuidad del muro
Las piezas encajan entre sí mediante machihembrado horizontal y vertical. La colocación se realiza con junta fina en horizontal y con las juntas verticales machihembradas a tope, reduciendo discontinuidades durante la ejecución de la fábrica. Esta es también la configuración empleada en el cerramiento sometido a ensayo acústico.
Estanqueidad del cerramiento
El aislamiento no debe entenderse únicamente como una característica aislada del bloque. El ensayo de laboratorio se realizó sobre un cerramiento vertical terminado, con la fábrica cerámica revestida de mortero por ambas caras, obteniendo un índice ponderado de reducción sonora Rw de 47 dB y un RA de 46 dBA.
| CARACTERÍSTICAS TÉCNICAS ISOBLOCK® ACÚSTICO | |
|---|---|
| CARACTERÍSTICAS DEL PRODUCTO | |
| Masa mínima garantizada | 7 kg |
| Masa de muro por m² (sin tener en cuenta juntas) | 113,5 kg/m² |

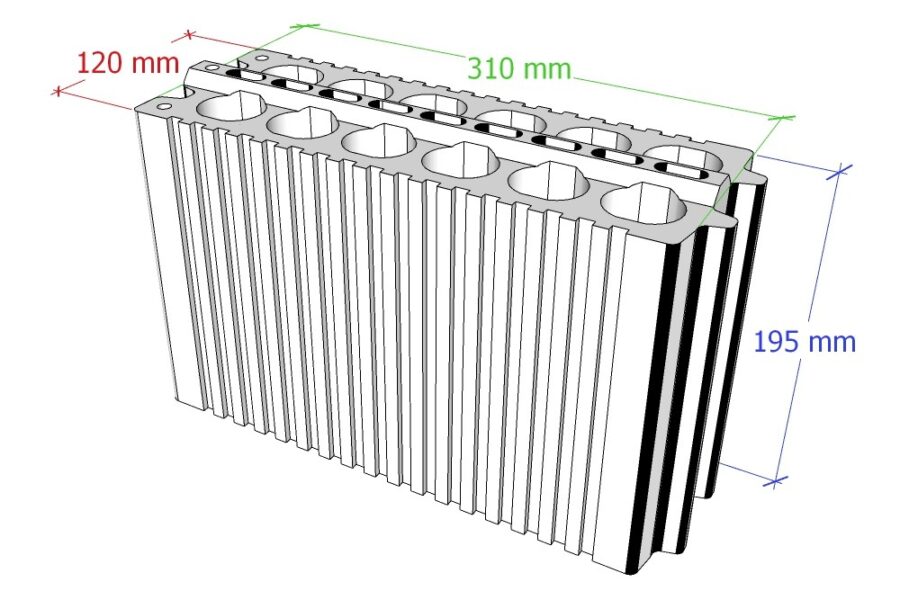

| Dimensiones declaradas | 311 × 121 × 196 mm |
| Piezas por m² | 16 uds./m² |
| Unidades por palet | 102 uds. |
| PRESTACIONES ACÚSTICAS | |
| Índice ponderado de reducción sonora Rw | 47 dB |
| Índice global de reducción acústica RA | 46,0 dBA |
| Índice RA,tr | 42,3 dBA |
| PRESTACIONES DEL PRODUCTO | |
| Resistencia media a compresión | ≥ 15 N/mm² |
| Reacción al fuego | Clase A1 |
| Densidad aparente | 935 kg/m³ |
| Porcentaje de huecos | ≤ 46 % |
| Conductividad térmica de la pieza | λ ≤ 0,38 W/mK |
| U del muro revestido | 1,56 W/m²K |
| RESISTENCIA AL FUEGO | |
| Sin revestir | REI 120 |
| Enfoscado por la cara expuesta | EI 180 |
| Enfoscado por las dos caras | REI 180 |
| Guarnecido por la cara expuesta | EI 240 |
| Guarnecido por las dos caras | EI 240 |
| PUESTA EN OBRA | |
| Juntas horizontales | Mortero de junta fina, aprox. 3 mm |
| Mortero en juntas verticales | No necesario |
| Consumo de mortero | < 5 kg/m² |
Los valores acústicos corresponden al cerramiento sometido a ensayo en laboratorio conforme a UNE-EN ISO 10140-2:2011 y deben interpretarse según la configuración ensayada.
Ventajas de ISOBLOCK® Acústico
Prestación acústica ensayada conforme a UNE-EN ISO 10140-2
La pieza presenta una densidad aparente de 935 kg/m³ y un porcentaje de huecos ≤46 %, características que diferencian su configuración respecto al ISOBLOCK® estándar
Ofrece una resistencia media a compresión ≥15 N/mm² y reacción al fuego A1, aportando robustez al cerramiento
El machihembrado en las cuatro caras permite trabajar con junta fina horizontal y sin mortero en las juntas verticales, manteniendo una ejecución precisa y con bajo consumo de mortero.
¿Dónde se utiliza ISOBLOCK® Acústico?
ISOBLOCK® Acústico está pensado para fábricas cerámicas donde el aislamiento frente al ruido tiene un peso importante en el diseño de la solución constructiva. Su uso está previsto tanto en elementos interiores como exteriores protegidos con junta fina de mortero.
Separación entre viviendas y recintos
Es una solución especialmente indicada para paredes de separación entre viviendas o espacios donde se requiere limitar la transmisión de ruido aéreo, aprovechando la mayor masa de la pieza y su comportamiento acústico ensayado en laboratorio.
Cerramientos con exigencias acústicas
Puede emplearse en cerramientos cerámicos interiores o exteriores protegidos cuando el proyecto necesita combinar robustez de la fábrica con mayores prestaciones frente al ruido.
SATE y fachadas ventiladas
ISOBLOCK® Acústico también dispone de ensayos de arrancamiento de fijaciones para aplicaciones de SATE y fachada ventilada, realizados con distintos sistemas de anclaje mecánico y químico.
