Sistema cerámico constructivo
ISOBLOCK®
Encaje preciso entre bloquesISOBLOCK® es el bloque cerámico de Cerámica de la Estanca desarrollado dentro del sistema ISOCeramic® para la ejecución de cerramientos, fachadas y paredes de separación. Su principal diferencia frente a un bloque cerámico convencional está en el machihembrado de las piezas en sus cuatro caras, que permite un encaje preciso entre bloques y facilita una ejecución más ordenada y controlada del muro.
ISOBLOCK® está concebido para su colocación con mortero de junta fina, reduciendo la cantidad de mortero necesaria durante la ejecución y evitando su aplicación en las juntas verticales. La pieza está declarada para su uso en fábrica de albañilería protegida, tanto en elementos interiores como exteriores, conforme a la norma EN 771-1.
Desarrollado y patentado por Cerámica de la Estanca
Presentación de ISOBLOCK®
– Machihembrado a 4 caras.
– Sin necesidad de cemento en los laterales.
– Rectitud de muro garantizada.
– Múltiples soluciones constructivas.
¿Cómo funciona ISOBLOCK®?
ISOBLOCK® funciona mediante un sistema de machihembrado en las cuatro caras de la pieza, de forma que cada bloque encaja con los situados a su alrededor. Este diseño guía la colocación y ayuda a mantener la continuidad, alineación y planeidad del muro durante la ejecución.
Machihembrado en las 4 caras
A diferencia de los bloques machihembrados convencionales, el encaje de ISOBLOCK® se produce tanto horizontal como verticalmente. Las piezas quedan engarzadas entre sí, favoreciendo el trabajo conjunto de la fábrica y su comportamiento frente a esfuerzos horizontales.
Colocación con junta fina
Las hiladas se unen mediante mortero de junta fina, mientras que las juntas verticales no necesitan mortero gracias al propio machihembrado. El catálogo de ISOBLOCK® establece una junta horizontal de aproximadamente 3 mm, lo que reduce considerablemente la cantidad de mortero necesaria en obra.
Ejecución guiada del muro
El propio diseño de las piezas condiciona su posición durante el montaje, facilitando la rectitud y planeidad de la pared y reduciendo la dependencia de correcciones durante la ejecución.
| CARACTERÍSTICAS TÉCNICAS ISOBLOCK® | |
|---|---|
| CARACTERÍSTICAS DEL PRODUCTO | |
| Masa mínima garantizada | 6 kg |
| Masa de muro por m² (sin tener en cuenta juntas) | 97,2 kg/m² |

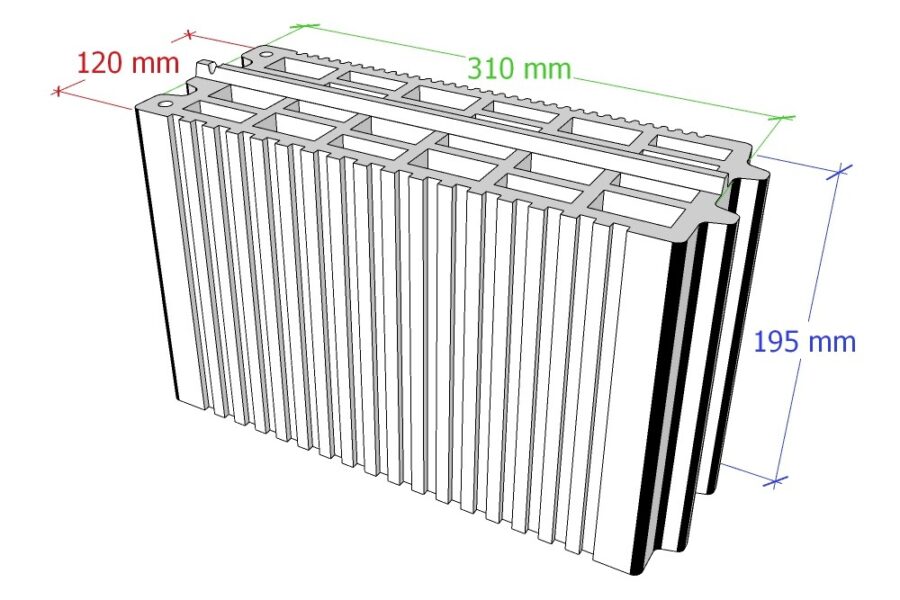

| Dimensiones declaradas | 309 × 120 × 195 mm |
| Piezas por m² | 16 uds./m² |
| Unidades por palet | 102 uds. |
| PRESTACIONES | |
| Resistencia media a compresión | ≥ 15 N/mm² |
| Reacción al fuego | Clase A1 |
| Densidad aparente | 815 kg/m³ |
| Porcentaje de huecos | ≤ 54 % |
| Conductividad térmica de la pieza | λ ≤ 0,34 W/mK |
| U del muro revestido | 1,29 W/m²K |
| Aislamiento acústico RA | Disponible certificado Silensis |
| RESISTENCIA AL FUEGO | |
| Sin revestir | REI 120 |
| Enfoscado por la cara expuesta | EI 180 |
| Enfoscado por las dos caras | REI 180 |
| Guarnecido por la cara expuesta | EI 240 |
| Guarnecido por las dos caras | EI 240 |
| PUESTA EN OBRA | |
| Juntas horizontales | Mortero de junta fina, aprox. 3 mm |
| Mortero en juntas verticales | No necesario |
| Consumo de mortero | < 5 kg/m² |
Ventajas de ISOBLOCK®
Reducir drásticamente los residuos de la obra.
Reducir los tiempos de montaje de la pared
Reducir el consumo de cemento y la necesidad de maquinaria de mezclado en obra
Conseguir un acabado perfecto independiente de los errores humanos (rectitud de muro garantizada)
Garantizar el cumplimiento con la normativa en los casos más exigentes acústicos, de resistencia a la compresión y Resistencia al fuego.
EL DOBLE MACHIHEMBRADO VERTICAL GARANTIZA MÁXIMA ESTANQUEIDAD
RESISTENCIA DE COMPRESIÓN A CARGAS VERTICALES GARANTIZADA 15 Kg/cm2
TRANSMITANCIA TÉRMICA MEJORADA POR LOS 3 mm DE JUNTA Y LA INTERRUPCION POR EL MACHIHEMBRADO
PLANEIDAD DE PARED OBLIGADA AL IR LOS LADRILLOS SOBRE RAILES
SOPORTA GRAN ESFUERZO A CARGAS HORIZONTALES
AL IR LAS PIEZAS ENGARZADAS EN LAS 4 CARAS
¿Dónde se utiliza ISOBLOCK®?
ISOBLOCK® está desarrollado para la ejecución de fábricas cerámicas en elementos interiores y exteriores protegidos. Dentro del sistema ISOCeramic®, su uso se orienta principalmente a fachadas, cerramientos y paredes de separación, adaptándose a distintas soluciones constructivas en función de las necesidades del proyecto
Fachadas y cerramientos
ISOBLOCK® puede utilizarse como soporte cerámico en cerramientos de fachada, aportando una base de fábrica continua y precisa gracias al machihembrado de las piezas en sus cuatro caras.
Separación entre viviendas
También se emplea en paredes de separación entre viviendas, donde la masa y solidez de la fábrica cerámica permiten desarrollar soluciones adaptadas a las exigencias acústicas, térmicas y de resistencia al fuego de cada proyecto.
SATE y fachadas ventiladas
ISOBLOCK® puede formar parte de cerramientos acabados mediante SATE o fachada ventilada. Para estas aplicaciones se han realizado ensayos específicos de arrancamiento sobre el bloque con diferentes fijaciones mecánicas y químicas utilizadas habitualmente en ambos sistemas.
Mayor velocidad de ejecución de obra
Colocación real de ISOBLOCK®
Aumenta la velocidad de ejecución de montaje de paredes, reduce el consumo de cemento, y mayor rectitud y resistencia de pared.
